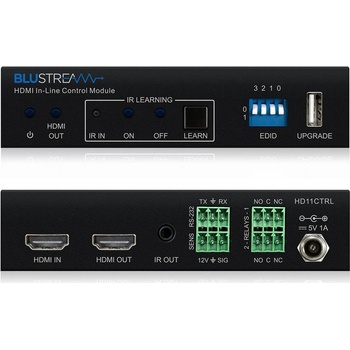

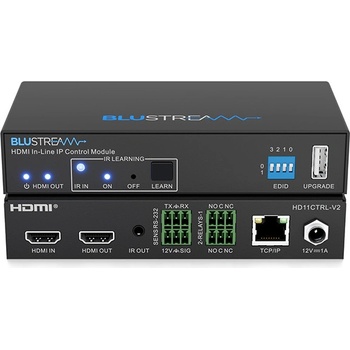

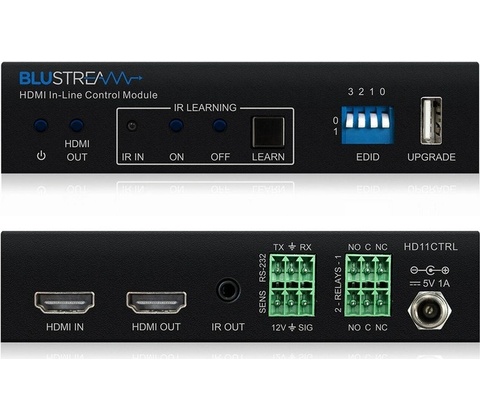

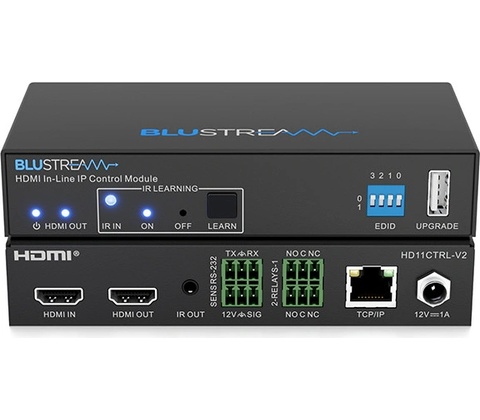

Blustream HD11CTRL

Popis produktu

Blustream HD11CTRL ovládací HDMI modul s podporou rozlišení až do 4K 60Hz 4:4:4

HD11CTRL je ovládací HDMI modul s automatickým ovládáním místnosti včetně zapnutí / vypnutí displeje přes CEC, RS-232 a IR, když je HDMI signál detekován na vstupu.

Externí vstupy relay umožňují integraci zařízení jako jsou například přepínače. HD11CTRL pomáhá při řešení HDMI kompatibility, HDCP 2.2, EDID a dalších problémů, které se mohou objevovat při distribuci HDMI signálů, hlavně 4K.

HD11CTRL podporuje HDMI 2.0 a HDCP 2.2 s rozlišením až do 4K 60Hz 4:4:4 (včetně).

Vlastnosti:

• Automatický HDMI ovládací modul
• Podporuje HDMI 2.0 18Gb/s včetně HDR
• Podporuje rozlišení až do 4K UHD 60Hz 4:4:4 8-bit (18Gb/s)
• Podporuje všechny HDMI audio formáty včetně Dolby TrueHD, Atmos a DTS-HD Master Audio
• Může pomoct vyřešit HDMI EDID, HDCP, kompatibilitu a další problémy
• Automatické zapnutí a vypnutí displeje přes CEC, RS-232 nebo IR
• Relay ovládání slouží pro integraci zařízení jako například automatického displeje projektoru
• Vstup pro připojení "third party" zařízení jako jsou například přepínače a další
• HDCP 2.2 s pokročilým EDID managementem

Technické parametry

• Video vstup: 1 x HDMI Typ A, 19-pin, female
• Video výstup: 1 x HDMI Typ A, 19-pin, female
• RS-232 port: 1 x 3-Pin Phoenix konektor
• IR výstupní port: 1 x 3.5mm mono jack
• Relay ovládání: 2 x 3-Pin Phoenix konektor
• Sensor vstup: 1 x 3-Pin Phoenix konektor
• EDID: 4-PIN DIP přepínač
• Způsob upgradu: 1 x USB Typ A female
• Rozměry: 120mm x 28mm x 84mm
• Provozní teplota: 32°F do 104°F (-5°C do +55°C)
• Skladovací teplota: -4°F do 140°F (-25°C do +70°C)
• Napájecí zdroj: 5V/1A DC

Obsah balení 1 x HD11CTRL 1 x 5V/1A DC napájecí zdroj 1 x IR emiter 1 x RS-232 kabel 1 x montážní kit 1 x manuál

Schéma zapojení
